在倉儲物流領域，重型貨架作為存儲重型貨物的核心設備，其結構穩定性直接決定了貨物安全與倉儲效率。從橫梁到立柱，重型貨架的受力設計需兼顧承重能力、結構強度與動態穩定性。本文通過解析五大關鍵受力點，揭示重型貨架如何實現“千噸承載，穩如磐石”的力學奇跡。

一、橫梁：動態載荷的“第一道防線”

重型貨架的橫梁是直接承受貨物載荷的核心部件，其設計需應對兩種典型受力場景：

均勻受載：當貨物為散料或小包裝物品時，載荷以均布形式作用于橫梁中部，需確保橫梁整體抗彎強度。例如，在汽車零部件倉庫中，發動機等重型零件通過托盤均勻分布載荷，橫梁需通過冷軋P型閉口梁結構實現輕量化與高承載的平衡。

多點集中載荷：托盤貨物存放時，載荷集中于托盤支腳，形成多點集中受力。此時，橫梁需通過加厚腹板（如厚度≥8mm）和優化截面形狀（如“工”字形）分散應力。某機械制造企業案例顯示，采用加厚橫梁后，貨架單層承重從3噸提升至5噸，故障率下降70%。

設計要點：橫梁與立柱連接處需采用安全銷或螺栓剛性連接，防止叉車碰撞導致脫落。例如，某電商倉庫因安全銷缺失，導致橫梁在叉車作業中滑脫，造成價值200萬元的貨物損毀。

二、立柱：垂直承載的“頂梁柱”

立柱作為垂直支撐結構，需承受貨物重力、橫梁反力及水平?jīng)_擊力，其設計需滿足三大力學要求：

軸心受壓穩定性：立柱長細比（λ=計算長度/回轉半徑）需控制在合理范圍。例如，Q235B材質、6m高立柱，若截面為100×5mm C型鋼，長細比λ≈120，需通過增加斜撐或配重確?？箖A覆系數≥1.2。

偏心受壓補償：貨物偏載時，立柱需通過截面優化（如“H”型鋼）和焊接工藝（如全自動埋弧焊）提升抗扭剛度。某冷鏈倉庫案例顯示，采用偏心補償設計后，立柱在-20℃環境下的變形量減少40%。

材料強度冗余：立柱鋼材屈服強度需≥235MPa，鹽霧試驗需通過480小時無紅銹標準。例如，某化工企業倉庫立柱因采用Q195鋼（屈服強度僅195MPa），使用2年后出現整體彎曲，導致貨架系統報廢。

設計要點：立柱底部需通過膨脹螺栓（直徑≥M16）與地面固定，垂直度偏差≤1/1000。某物流中心案例顯示，立柱垂直度偏差達1/80時，貨架使用3個月后出現整體傾斜。

三、橫撐與斜撐：水平穩定的“隱形骨架”

橫撐（水平連接件）與斜撐（對角線連接件）構成貨架的框架結構，其設計需解決兩大矛盾：

剛度與韌性的平衡：橫撐需采用角鋼或圓鋼（直徑≥20mm），通過螺栓與立柱剛性連接；斜撐需采用彈性模量較高的材料（如彈簧鋼），以吸收水平?jīng)_擊力。例如，某制造業倉庫采用雙斜撐設計后，貨架在叉車碰撞測試中的側移量減少65%。

動態載荷的分散：高層貨架（高度≥8m）需增設水平拉桿或剪刀撐，形成“桁架結構”。某自動化立體庫案例顯示，增設水平拉桿后，貨架在滿載狀態下的固有頻率提升30%，有效避免共振風險。

設計要點：斜撐與立柱夾角需控制在45°-60°之間，以確保最佳受力傳遞效率。某食品倉庫因斜撐角度過?。?0°），導致貨架在地震模擬測試中發生局部坍塌。

四、連接節點：力學傳遞的“關鍵樞紐”

貨架的力學性能取決于連接節點的可靠性，需重點關注三大連接方式：

掛鉤+安全銷組合：橫梁端部掛鉤嵌入立柱孔位后，插入安全銷防止脫落。某醫藥倉庫案例顯示，采用雙安全銷設計后，貨架在叉車頻繁作業環境下的故障率下降90%。

螺栓剛性連接：適用于重型貨架，需通過扭矩扳手控制緊固力矩（8.8級螺栓需達到300N·m）。某汽車零部件倉庫因螺栓力矩不足，導致貨架在使用1年后出現連接松動。

焊接節點優化：立柱與橫撐、斜撐的焊接需采用全自動埋弧焊工藝，焊縫等級需達到UT二級以上。某化工倉庫案例顯示，采用手工電弧焊的貨架，焊縫處腐蝕速率是埋弧焊的3倍。

設計要點：連接節點需進行疲勞測試，模擬10萬次循環載荷后無裂紋。某電商倉庫貨架因未進行疲勞測試，在使用2年后出現連接件斷裂。

五、基礎與地面：力學傳遞的“終極歸宿”

貨架的力學性能最終依賴于基礎與地面的承載能力，需滿足兩大條件：

地基承載力：地面混凝土強度需≥C20，膨脹螺栓嵌入深度≥10cm。某制造業倉庫因地基沉降，導致貨架傾斜角度達5°，造成價值500萬元的貨物損毀。

防潮與防腐：地面需鋪設防潮層（如環氧樹脂涂層），立柱底部需加裝鋼制護腳（高度≥30cm）。某冷鏈倉庫案例顯示，采用防潮設計后，貨架使用壽命延長40%。

設計要點：貨架安裝前需進行地基承載力檢測，確保地面壓強≤0.15MPa。某物流中心因未進行檢測，導致貨架在使用半年后出現基礎下沉。

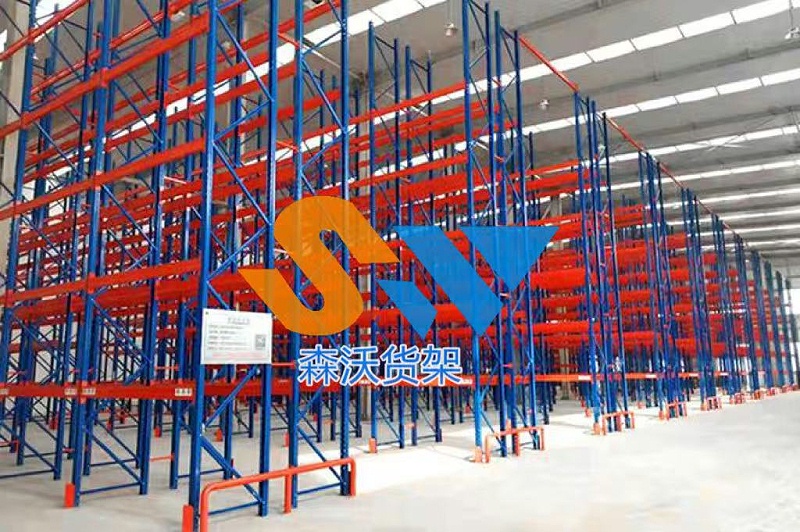

森沃倉儲重型貨架以高強度鋼材打造，單層承重可達數噸，結構穩固且安全系數高；采用全組裝設計，橫梁高度可按75mm整數倍靈活調節，適配不同貨物尺寸；立柱表面沖菱形孔并配以自鎖螺栓，有效防止松動，確保長期使用穩定性；支持行車行吊作業，配合托盤、倉儲籠等附件可實現高效存取，廣泛應用于制造業、第三方物流等領域，是提升倉庫空間利用率與作業效率的理想選擇。
